Géométrie BMW : angles, symptômes et réglage pour une conduite précise

Certains BMW semblent rouler parfaitement… jusqu’à ce qu’une longue ligne droite révèle la vérité. Le volant reste décalé de deux degrés, la voiture dérive doucement vers le bas-côté ou les épaules des pneus s’usent comme si chacune vivait sa propre vie. Il ne s’agit pas toujours d’un pneu défectueux ni d’une direction « avec du caractère » : très souvent, l’origine est une géométrie BMW hors tolérances.

Pour une marque qui a bâti sa réputation sur l’équilibre de ses châssis, les angles de géométrie ne sont pas un simple détail d’atelier. Le pincement, le carrossage et la chasse déterminent la façon dont la voiture entre en virage, freine, la durée de vie des pneus et même les informations transmises aux mains du conducteur. J’ai vu des Série 3 retrouver une précision spectaculaire après correction d’un pincement arrière mal réglé ; également des X5 avec des pneus neufs détruits en quelques milliers de kilomètres pour avoir ignoré un bras de suspension présentant du jeu.

Ce guide explique ce qu’implique une géométrie BMW correctement réalisée, quand la demander, quelles pannes écarter auparavant et comment interpréter le rapport de géométrie sans se laisser impressionner par une feuille remplie de chiffres.

Qu’est-ce que la géométrie BMW et pourquoi est-elle importante ?

La géométrie BMW, également appelée parallélisme ou réglage de géométrie, consiste à mesurer et à régler l’orientation des roues par rapport à l’axe longitudinal du véhicule, au plan de la route et les unes par rapport aux autres. Il ne s’agit pas simplement de « remettre le volant droit ». Ce n’est que le résultat visible d’un travail correctement réalisé sur l’ensemble.

BMW utilise des suspensions très sensibles à la géométrie. Une E46 avec essieu arrière multibras, une F30 avec direction électrique ou une G20 avec suspension adaptative partagent une même idée : la roue doit parcourir son débattement de suspension dans une plage d’angles précise. Lorsque cette plage est modifiée, la conduite perd en précision.

L’effet peut être discret au début. Un léger pincement incorrect augmente la résistance au roulement et accélère l’usure. Un carrossage inégal fait réagir la voiture différemment dans les virages à gauche et à droite. Si l’essieu arrière présente un angle de poussée, la BMW peut avancer « en crabe » même si le volant semble centré.

C’est pourquoi, sur une BMW à propulsion, ne régler que l’essieu avant est une mauvaise habitude. Le train arrière définit la ligne de poussée du véhicule ; l’avant est ensuite réglé par rapport à cette référence. Particulièrement sur les Série 3, Série 5, X3 et X5, un réglage des quatre roues n’est pas un supplément : c’est la procédure logique.

De plus, la géométrie est une photographie statique d’un ensemble qui fonctionne en mouvement. Une mesure correcte doit donc être interprétée avec la hauteur de caisse, la charge habituelle et l’état des pneus. Une BMW bien réglée ne se contente pas de respecter des chiffres : elle réagit de manière reproductible à l’accélération, au freinage et dans les enchaînements de virages.

Pincement, carrossage et chasse expliqués sans jargon inutile

Pincement : l’angle qui maltraite le plus les pneus

Vue de dessus, une roue présente du pincement lorsque sa partie avant pointe légèrement vers le centre de la voiture ; elle présente de l’ouverture lorsqu’elle pointe vers l’extérieur. Cette valeur s’exprime en degrés, en minutes ou en millimètres, mais la donnée importante reste toujours la spécification exacte de chaque châssis, suspension et diamètre de jante.

Un pincement excessif use généralement l’épaule extérieure ; une ouverture excessive use l’intérieur. Toutefois, il convient d’éviter les diagnostics de comptoir : sur une BMW moderne, le carrossage, la pression, la charge et l’état des amortisseurs interviennent également. L’usure est un indice, pas un verdict isolé.

Sur route, le pincement apporte de la stabilité. Sur circuit, on recherche des réactions plus vives et il est possible d’utiliser une légère ouverture à l’avant, mais appliquer cette recette à une voiture de route revient à acheter de l’usure et de la nervosité sur autoroute. Pour une utilisation quotidienne, les valeurs d’usine constituent le point de départ le plus judicieux.

Carrossage : appui latéral contre usure

Le carrossage est l’inclinaison de la roue vue de face. Si sa partie supérieure s’incline vers l’intérieur, on parle de carrossage négatif. BMW utilise un carrossage négatif afin que, lorsque la suspension se comprime en appui, le pneu conserve une empreinte au sol favorable.

L’erreur fréquente consiste à penser que tout carrossage négatif use anormalement les pneus. Un carrossage dans les tolérances n’est pas un défaut : c’est un choix de conception. Le problème apparaît avec des valeurs excessives ou, plus souvent, avec un carrossage négatif associé à trop d’ouverture. Dans ce cas, le bord intérieur devient du papier abrasif.

Sur de nombreuses BMW, le carrossage arrière est réglable ; à l’avant, il dépend davantage de la conception et de l’état des composants. Si un côté est clairement hors plage et qu’il n’existe pas de réglage suffisant, il faut rechercher une cause mécanique : porte-fusée tordu, coupelle déformée, berceau déplacé ou bras de suspension fatigué.

Chasse, angle de poussée et volant centré

La chasse ou caster est l’inclinaison de l’axe de pivot de direction vue de côté. Elle favorise le rappel du volant et la stabilité directionnelle. Sur la plupart des BMW, elle ne se règle pas de manière habituelle ; une différence notable entre les côtés invite généralement à contrôler les dommages ou les éléments de suspension, et non à « forcer » le réglage.

L’angle de poussée concerne l’essieu arrière. Si ses roues ne pointent pas de manière symétrique par rapport au centre du véhicule, la voiture ne roule pas exactement dans l’axe de sa carrosserie. Un bon équipement de géométrie le détecte et permet de le corriger avant d’intervenir sur la direction. C’est la seule façon de réellement centrer le volant.

Symptômes et contrôles avant de se rendre à l’atelier

Le signe le plus connu d’une géométrie BMW défaillante est que le véhicule tire d’un côté. Mais ce test exige de la rigueur : une route bombée, le vent ou des ornières peuvent tromper. Effectuez-le sur une ligne droite raisonnablement plane, avec des pressions correctes et sans lâcher complètement le volant. La sécurité prime.

Voici les alertes qui méritent votre attention :

• Volant décentré en roulant en ligne droite.
• Corrections constantes sur autoroute ou sensation de flottement.
• Pneu usé à l’intérieur, à l’extérieur ou présentant une usure en facettes.
• Direction qui revient mal après un virage.
• Trajectoire étrange après le remplacement de pièces de suspension ou un choc important dans un nid-de-poule.
• DSC intervenant plus tôt que prévu, notamment si d’autres angles sont également modifiés.

Avant de demander un parallélisme, mesurez les pressions à froid et contrôlez les flancs. Un pneu dont la carcasse est déformée peut imiter le tirage d’une mauvaise géométrie. Inverser les roues avant d’un côté à l’autre, lorsque la sculpture le permet et que le fabricant l’autorise, aide également à distinguer un problème de pneu d’un problème de châssis.

Il est également conseillé d’inspecter les pneus BMW. Il ne suffit pas de regarder le centre de la bande de roulement : passez la paume de la main sur les épaules intérieure et extérieure. Si vous sentez des marches prononcées, l’usure raconte déjà une histoire.

Ce qui dérègle la géométrie d’une BMW

Un choc contre un trottoir avec une jante à profil bas est le suspect classique, mais ce n’est pas le seul. Les routes dégradées, un dos-d’âne franchi trop vivement, une réparation incomplète ou des années de fatigue élastique modifient la position dynamique d’une roue. Et attention : des angles hors tolérances ne se corrigent pas toujours avec une clé de réglage.

Jeux : régler sur des pièces usées, c’est perdre son argent

Un atelier peut afficher des valeurs au vert sur l’appareil avec la voiture immobile et, malgré cela, livrer une BMW imprécise si une rotule se déplace au freinage. Les bras de suspension, rotules, biellettes et silentblocs doivent être contrôlés avant toute mesure. Sur les BMW fortement kilométrées, les silentblocs hydrauliques avant sont souvent responsables de vibrations et de changements de trajectoire lors d’un freinage.

Les amortisseurs comptent également. Ils ne définissent pas un angle statique, mais un amortisseur usé permet des rebonds qui génèrent une usure irrégulière et dégradent le comportement. En cas de fuites, de rebonds excessifs ou de perte de contrôle sur les bosses, évaluez les amortisseurs BMW avant d’accuser uniquement la géométrie.

Hauteur de caisse et modifications

Abaisser une BMW avec des ressorts ou des combinés filetés modifie la géométrie, car les bras travaillent dans une autre zone de leur débattement. Le carrossage négatif arrière augmente généralement, et le pincement peut évoluer de manière notable. La voiture peut certes paraître plus agressive, mais elle nécessite une nouvelle géométrie BMW avec la hauteur définitive, les réglages stabilisés et, si nécessaire, des solutions de réglage compatibles.

Sur les modèles xDrive, une autre précaution est nécessaire : les quatre pneus doivent présenter des dimensions, une usure et une circonférence de roulement cohérentes. Une mauvaise géométrie ajoute de la résistance au roulement ; une différence de circonférence ajoute du travail à la boîte de transfert. Ce n’est pas une combinaison qu’il est conseillé de prolonger.

Comment le réglage doit être effectué correctement

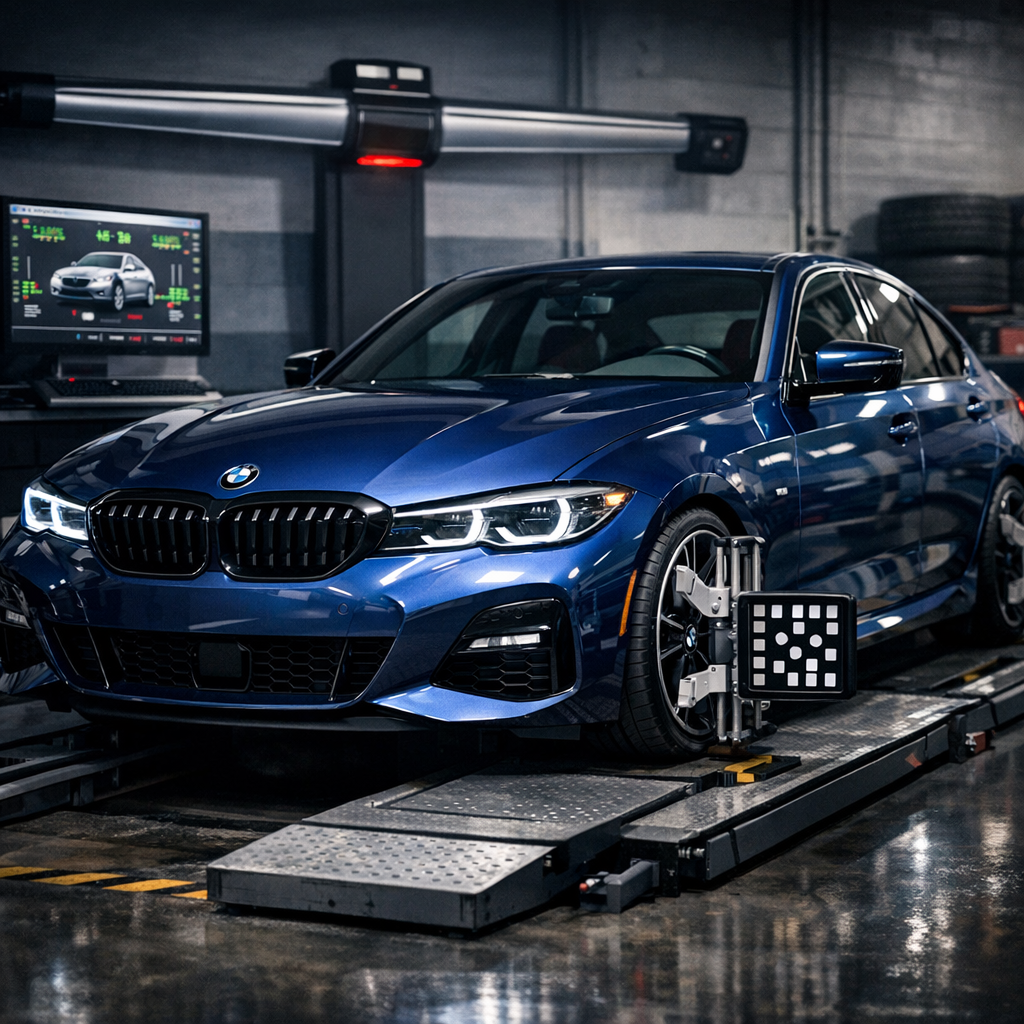

Un bon parallélisme ne dure pas dix minutes. L’appareil de géométrie 3D est utile, mais la valeur ajoutée réside dans l’opérateur et dans la procédure. Voici la méthode attendue pour une géométrie BMW sérieuse :

1. Confirmer les dimensions et les pressions. Pneus homologués ou équivalents, pression correcte et jantes sans dommages apparents.
2. Contrôler les jeux et la hauteur. Les composants sont inspectés avant de placer le véhicule sur le pont élévateur.
3. Consulter la fiche exacte. Une 330d E90, une 330i F30 et une M340i G20 ne partagent pas forcément les mêmes angles, même si elles disposent de jantes similaires.
4. Compenser le voile de jante. L’équipement doit éliminer l’erreur provoquée par une légère excentricité de montage.
5. Mesurer d’abord l’essieu arrière. Le pincement et le carrossage arrière sont corrigés lorsque la conception le permet.
6. Régler l’essieu avant. Le volant est centré avec un bloque-volant et le pincement est réglé selon la ligne de poussée.
7. Remettre un rapport avant et après réglage. Il doit inclure les valeurs par roue, les tolérances et l’angle de poussée.

Méfiez-vous d’un service qui promet un parallélisme sans rien contrôler, ou de celui qui considère les tolérances comme une simple validation sans nuances. Être dans une large plage ne signifie pas toujours être équilibré entre la gauche et la droite. Sur une voiture en bon état, rechercher des valeurs symétriques dans les spécifications donne généralement un résultat plus précis.

Après le remplacement d’éléments de direction, il est recommandé de vérifier la géométrie. Si des pièces liées au freinage ont été remplacées et qu’une usure asymétrique a été constatée durant l’intervention, un contrôle des disques de frein et du train avant complète un diagnostic plus cohérent : il ne convient pas de réparer des systèmes isolés lorsque le véhicule signale un problème de fond.

Réglages d’origine, pack M et usage sportif

La question « quels réglages dois-je adopter ? » n’admet pas de réponse universelle. BMW publie des spécifications selon le code de suspension, les jantes, la motorisation, la carrosserie et, dans certains cas, la charge. Une Série 1 avec suspension M ne se comporte pas comme une Série 1 standard ; une M3 évolue dans un autre monde. Copier des chiffres trouvés sur un forum peut rendre une voiture rapide dans un rond-point et désagréable pendant 500 kilomètres de trajet.

Pour la route, ma recommandation est claire : valeurs OEM, pression adaptée et composants sans jeu. C’est le réglage qui protège les pneus, maintient la stabilité à vitesse élevée et permet au DSC de fonctionner sur une base prévisible.

Pour des sorties occasionnelles sur circuit, un spécialiste peut proposer davantage de carrossage négatif à l’avant si le châssis offre un réglage ou si des composants conçus à cet effet sont installés. En contrepartie, il faudra surveiller les températures et l’usure intérieure. De plus, il ne faut pas modifier un angle sans penser aux autres : le pneu, la suspension, le style de conduite et le type de circuit forment un système.

Un cas pratique fréquent : une BMW à propulsion avec un pneu arrière usé à l’intérieur. Le propriétaire demande à « réduire le carrossage ». Pourtant, si le carrossage est dans la plage prescrite et que le pincement arrière est excessif, modifier uniquement le carrossage ne résoudra pas la cause. Le rapport complet et l’usure des deux roues arrière en disent bien davantage qu’une photo du flanc.

Pneus, jantes et entretien préventif

La géométrie ne vit pas séparée des roues. Une jante voilée peut provoquer des vibrations et des mesures erratiques ; un pneu mal équilibré peut être confondu avec un défaut de suspension. Avant d’investir dans des diagnostics complexes, contrôlez le couple de serrage, le centrage correct des jantes et l’équilibrage dynamique.

Contrôlez l’usure tous les 3 000 ou 4 000 kilomètres. Avec les montes différenciées, fréquentes chez BMW, il n’est pas toujours possible de permuter les pneus entre les essieux. Il est donc encore plus important de détecter rapidement une épaule intérieure endommagée. Lorsque la carcasse apparaît, aucun réglage de géométrie ne peut sauver ce pneu.

À titre préventif, demandez une mesure de géométrie BMW dans les situations suivantes :

• Après un impact important dans un nid-de-poule ou contre un trottoir.
• Lors du montage de pneus neufs si les précédents présentaient une usure anormale.
• Après le remplacement de bras, coupelles, ressorts, amortisseurs ou éléments de direction.
• Après avoir modifié la hauteur de suspension.
• Une fois par an si vous parcourez beaucoup de kilomètres sur des routes dégradées.

Conservez toujours le rapport. Comparer la feuille actuelle à la précédente permet de détecter une dérive progressive avant qu’elle ne détruise un autre train de pneus. C’est une habitude simple, digne d’un propriétaire méticuleux, qui évite les discussions inutiles lorsqu’une usure inhabituelle apparaît.

Un petit investissement pour retrouver la BMW dont vous vous souvenez

Une géométrie BMW bien réalisée n’ajoute pas de chevaux et ne change pas la sonorité de l’échappement, mais elle restitue quelque chose de plus important : la cohérence. Le volant se stabilise, la voiture suit sa trajectoire sans corrections, le pneu prend appui comme il le doit et la suspension travaille avec la précision pour laquelle elle a été conçue.

L’essentiel est de ne pas utiliser le parallélisme comme un simple pansement. Il faut d’abord contrôler les pneus, les pressions, les jantes et les jeux ; ensuite régler l’essieu arrière, centrer l’avant et valider le résultat avec un rapport. Si votre BMW tire d’un côté, use ses pneus de manière inégale ou a reçu des pièces neuves sur le train roulant, ne remettez pas cela à « quand il faudra changer les pneus ». Agir rapidement est généralement bien moins coûteux et, surtout, permet de retrouver dans chaque virage les sensations d’une BMW.

Questions fréquentes

À quelle fréquence est-il conseillé de faire une géométrie BMW ?

Il n’existe pas d’intervalle d’entretien obligatoire unique. En règle pratique, il est conseillé de la mesurer chaque année ou tous les 15 000 à 20 000 kilomètres en cas d’utilisation intensive, et toujours après un choc, une usure irrégulière ou une réparation de suspension ou de direction.

Un volant décalé signifie-t-il toujours que la géométrie est incorrecte ?

Souvent oui, mais pas systématiquement. Il peut s’agir d’un mauvais centrage du volant après un parallélisme, d’un angle de poussée arrière incorrect ou même d’un problème de pneu. Une mesure des quatre roues permet de distinguer ces possibilités.

Puis-je faire régler la géométrie si les silentblocs ou les rotules sont usés ?

Il est possible de mesurer, mais il n’est pas recommandé de procéder au réglage. Les jeux permettent à la roue de changer de position au freinage ou en virage, de sorte que les valeurs statiques relevées sur le pont ne représentent pas le comportement réel. Il faut d’abord remplacer les pièces endommagées, puis effectuer le réglage.

Abaisser la suspension impose-t-il de faire un parallélisme ?

Oui. En réduisant la hauteur, les angles des bras changent et, avec eux, le carrossage et le pincement. Effectuez-le lorsque les ressorts ou combinés filetés sont déjà stabilisés et avec la configuration de hauteur définitive.
